美标冲击试样缺口投影仪

产品说明：

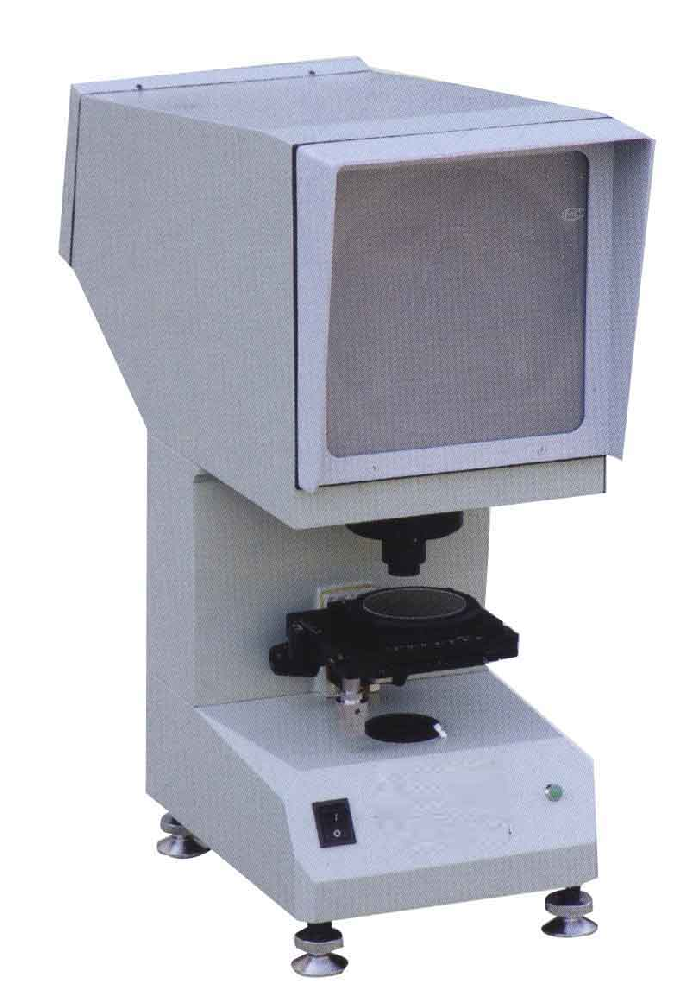

        CST-50型冲击试样缺口投影仪我公司根据广大用户的实际需要和GB/T299-2007《金属夏比冲击试验方法》中对冲击试样缺口的要求而开发的一种专用于检验夏比V型和U性型缺口加工质量的光学仪器，该仪器是利用光学投影方法将被测的冲击试样V型和U型缺口轮廓放大50倍后投射到投影屏上，与投影屏上的冲击试样V型和U型缺口标准样板图对比，以确定被检测的试样缺口是否合格。其优点是操作简便，对比直观。是理化试验室的必备专用设备
技术参数：
        1.投影屏直径：180mm
        2.工作台尺寸：
                方工作台尺寸：110×125mm
                圆工作台直径：90mm
                工作台玻璃直径：70mm
        3.工作台行程：
            纵向：±10mm
            横向：±10mm
            升降：±12mm（无刻度）
        4.工作台转动范围：0~360°（无刻度）
        5.仪器放大倍率： 50X
            物镜放大倍率：2.5X
            投影物镜放大倍率：20X
        6.光源（卤钨灯）：12V    100W
        7.电源：220V    50Hz
        8.外形尺寸：515×224×603mm（长×宽×高）
        9.重量：约18Kg
        主要配置：
            1.投影仪主机 一台
            2.底座调整钮 四个
            3.电源线 一根
            4.卤钨灯 二个
            5.平板玻璃 一块
